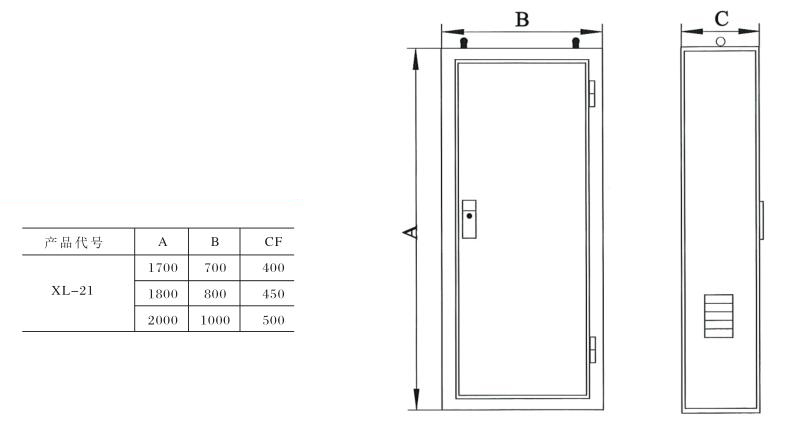

外形尺寸

概述

XL-21型交流低压动力柜，为固定封闭式配电柜，广泛应用于发电厂、变电站、工矿企业、宾馆、饭店、医院、住宅楼与小区农村等用电场所，交流50HZ，额定工作电压380V，额定工作电流至1000A的配电系统，作为动力照明及配电设备的电能转换、分配与控制、保护之用，在输出回路可待有自耦减压启动器、星一三角启动器和软启动器，具有减小电动机起动电流功能，造价低廉，性能可靠等优点。

防护等级IP30。

使用条件

一、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃。

二、户内安装使用，使用地点的海拔高度不得超过1000m。

三、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%），应考虑到由于温度的变化可能会偶然产生凝露的影响。

四、设备安装时与垂直面的倾斜度不超过5°。

五、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

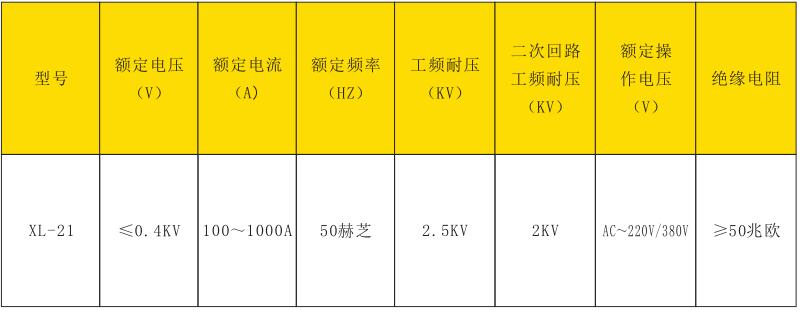

主要技术参数表
