外形尺寸

概述

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ、额定工作电压380V、额定工作电流至3150A的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜，产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便；系列性、实用性强；结构新颖等特点，可作为低压配套开关设备的更新换代产品使用。GGD型交流低压配电柜符合GB7251.12-2013/IEC 61439-2：2011《低压成套开头设备和控制设备》等标准。

使用条件

一、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃。

二、户内安装使用，使用地点的海拔高度不得超过1000m。

三、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%），应考虑到由于温度的变化可能会偶然产生凝露的影响。

四、设备安装时与垂直面的倾斜度不超过5°。

五、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

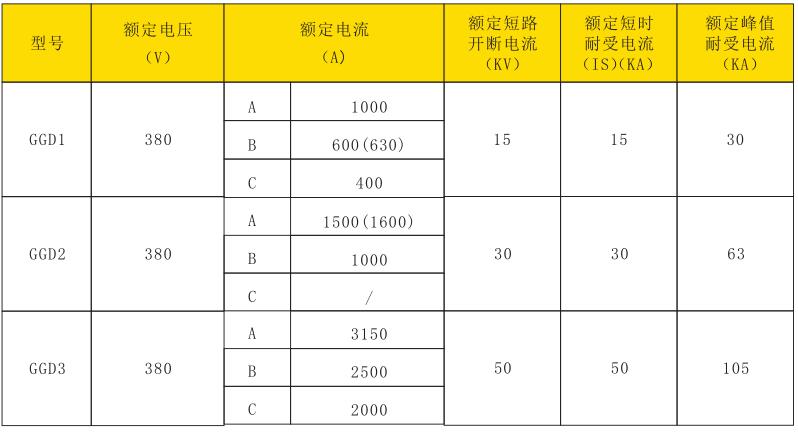

主要技术参数表
