外形尺寸

概述

HXR户内低压配电箱（控制箱）适用于交流50HZ，额定工作电压为380V/220V,额定工作电流10—250A,额定短时耐受电流为5KA的配电系统。常用于工矿企业，住宅楼、宾馆、饭店、医院、学校、供电公司等局部电器控制的电力用户，作为照明、计量、配电及小型动力控制户内的固定安装使用，具有过载、短路和漏电保护等功能，安装试可分悬挂式、嵌入式、落地式三种，操作方式可分为手动操作及电动操作。HXR型户内低压配电箱符合GB7251.12-2013/IEC 61439-2 ： 2011《低压成套开关设备和控制设备》等标准。

防护等级为IP2XC。

使用条件

一、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃。

二、户内安装使用，使用地点的海拔高度不得超过1000m。

三、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%），应考虑到由于温度的变化可能会偶然产生凝露的影响。

四、设备安装时与垂直面的倾斜度不超过5°。

五、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

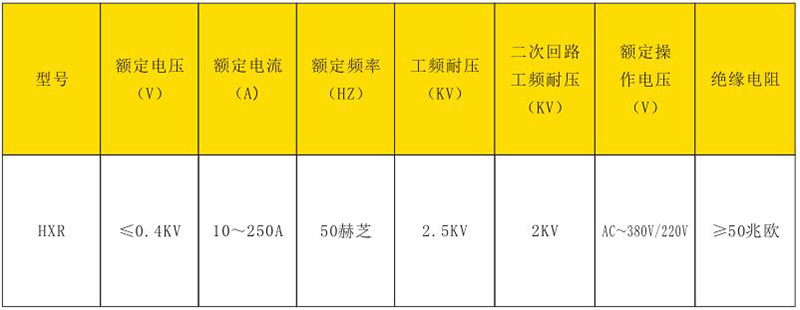

主要技术参数表
