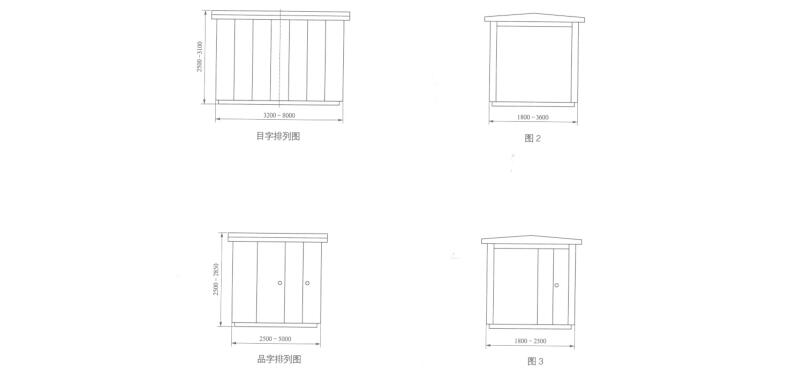

外形示意图

概述

YBW系列预装式变电站是将高压电器设备，变压器、低压电器设备等组合成紧凑型成套设备，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

YBW预装式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5,大大减少了设计

工作量及施工量,减少了建设费用.在配电系统中,可用于环网配电系统,也可用于双电源或放射端配电系统,是目前城乡变电站建设和改造的新型成套设备。

YBW预装式变电站符合GB17467-2010《高压/低压预装式变电站》国家标准。

使用条件

一、周围空气温度:上限≤+40℃，下限≥-10℃；

二、阳光辐射：≤1000W/m ；

三、海拔：≤1000m

四、覆冰：≤20mm

五、风速：≤35m/s

六、湿度：日平均相对湿度≤95%，月平均相对湿度≤90%.

日平均相对水蒸气压力≤2.2kpa，月平均相对水蒸气压力≤1.8kpa;

七、地震≤8度

八、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；

注：特殊使用条件，订货时提出与制造厂协调解决。

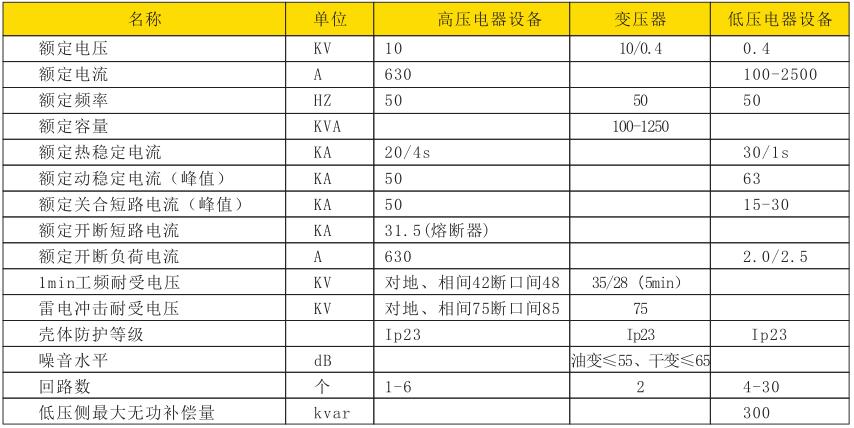

主要技术参数表
